摘要：YOLOv7系列改进了注意力机制，最新结合了即插即用的CA注意力机制，适用于YOLOv5。这一创新在CVPR 2021顶会上得到了展示，有助于提高分类检测的准确性。该改进有助于提升目标检测和图像分类的性能，为计算机视觉领域带来新的突破。

💡统一使用 YOLOv5、YOLOv7 代码框架，结合不同模块来构建不同的YOLO目标检测模型。
论文所提的Coordinate注意力很简单，可以灵活地插入到经典的移动网络中，而且几乎没有计算开销。大量实验表明，Coordinate注意力不仅有益于ImageNet分类，而且更有趣的是，它在下游任务（如目标检测和语义分割）中表现也很好。本文结合目标检测任务应用
应专栏读者的要求，写一篇关于YOLOv7+CA(Coordinate attention) 注意力机制的改进

重点：有不少读者已经反映该专栏的改进在自有数据集上有效涨点!!!同时COCO也能涨点

一、Coordinate Attention论文理论部分

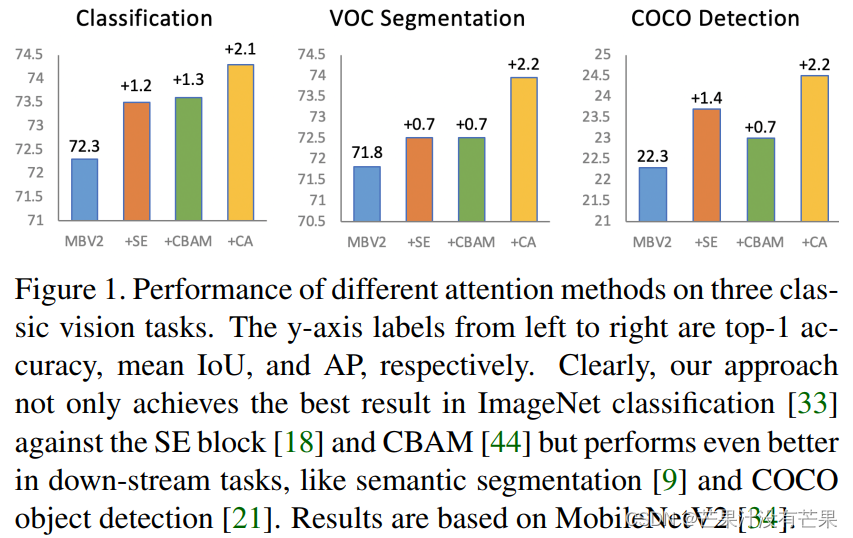

YOLOv7改进注意力机制系列，最新结合即插即用CA(Coordinate attention) 注意力机制(适用于YOLOv5)，CVPR 2021 顶会助力分类检测涨点！，YOLOv7融合最新CA注意力机制，CVPR 2021顶会技术助力分类检测性能飙升第1张

最近对移动网络设计的研究已经证明了通道注意力的显着效果（例如， Squeeze-and-Excitation 注意）用于提升模型性能，但它们通常忽略位置信息，这对于生成空间选择性注意图很重要。在本文中，我们提出了一种新的移动网络注意机制，将位置信息嵌入到通道注意中，我们称之为“坐标注意力”。与通过 2D 全局池化将特征张量转换为单个特征向量的通道注意不同，坐标注意将通道注意分解为两个 1D 特征编码过程，分别沿两个空间方向聚合特征。通过这种方式，可以沿一个空间方向捕获远程依赖关系，同时可以沿另一个空间方向保留精确的位置信息。然后将生成的特征图分别编码为一对方向感知和位置敏感的注意力图，这些注意力图可以互补地应用于输入特征图以增强感兴趣对象的表示。我们的坐标注意力很简单，可以灵活地插入经典的移动网络，例如 MobileNetV2、MobileNeXt 和 EfficientNet，几乎没有计算开销。大量实验表明，我们的协调注意力不仅有利于 ImageNet 分类，而且更有趣的是，在对象检测和语义分割等下游任务中表现得更好。代码可在大量实验表明，我们的协调注意力不仅有利于 ImageNet 分类，而且更有趣的是，在对象检测和语义分割等下游任务中表现得更好。代码可在大量实验表明，我们的协调注意力不仅有利于 ImageNet 分类，而且更有趣的是，在对象检测等下游任务中表现得更好。。

Coordinate Attention介绍

YOLOv7改进注意力机制系列，最新结合即插即用CA(Coordinate attention) 注意力机制(适用于YOLOv5)，CVPR 2021 顶会助力分类检测涨点！，YOLOv7融合最新CA注意力机制，CVPR 2021顶会技术助力分类检测性能飙升第2张

Coordinate Attention设计

YOLOv7改进注意力机制系列，最新结合即插即用CA(Coordinate attention) 注意力机制(适用于YOLOv5)，CVPR 2021 顶会助力分类检测涨点！，YOLOv7融合最新CA注意力机制，CVPR 2021顶会技术助力分类检测性能飙升第3张

图 2：提议的坐标注意块 © 与经典 SE 通道注意块的示意图比较[18] (a) 和 CBAM [44] (b)。这里，“GAP”和“GMP”分别指的是全局平均池化和全局最大池化。“X Avg Pool”和“Y Avg Pool”分别指一维水平全局池和一维垂直全局池。

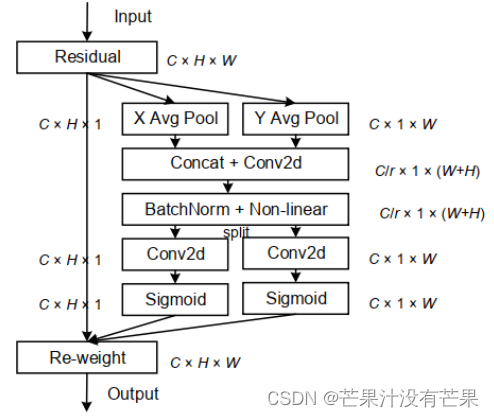

Coordinate Attention Block

YOLOv7改进注意力机制系列，最新结合即插即用CA(Coordinate attention) 注意力机制(适用于YOLOv5)，CVPR 2021 顶会助力分类检测涨点！，YOLOv7融合最新CA注意力机制，CVPR 2021顶会技术助力分类检测性能飙升第4张

论文实验

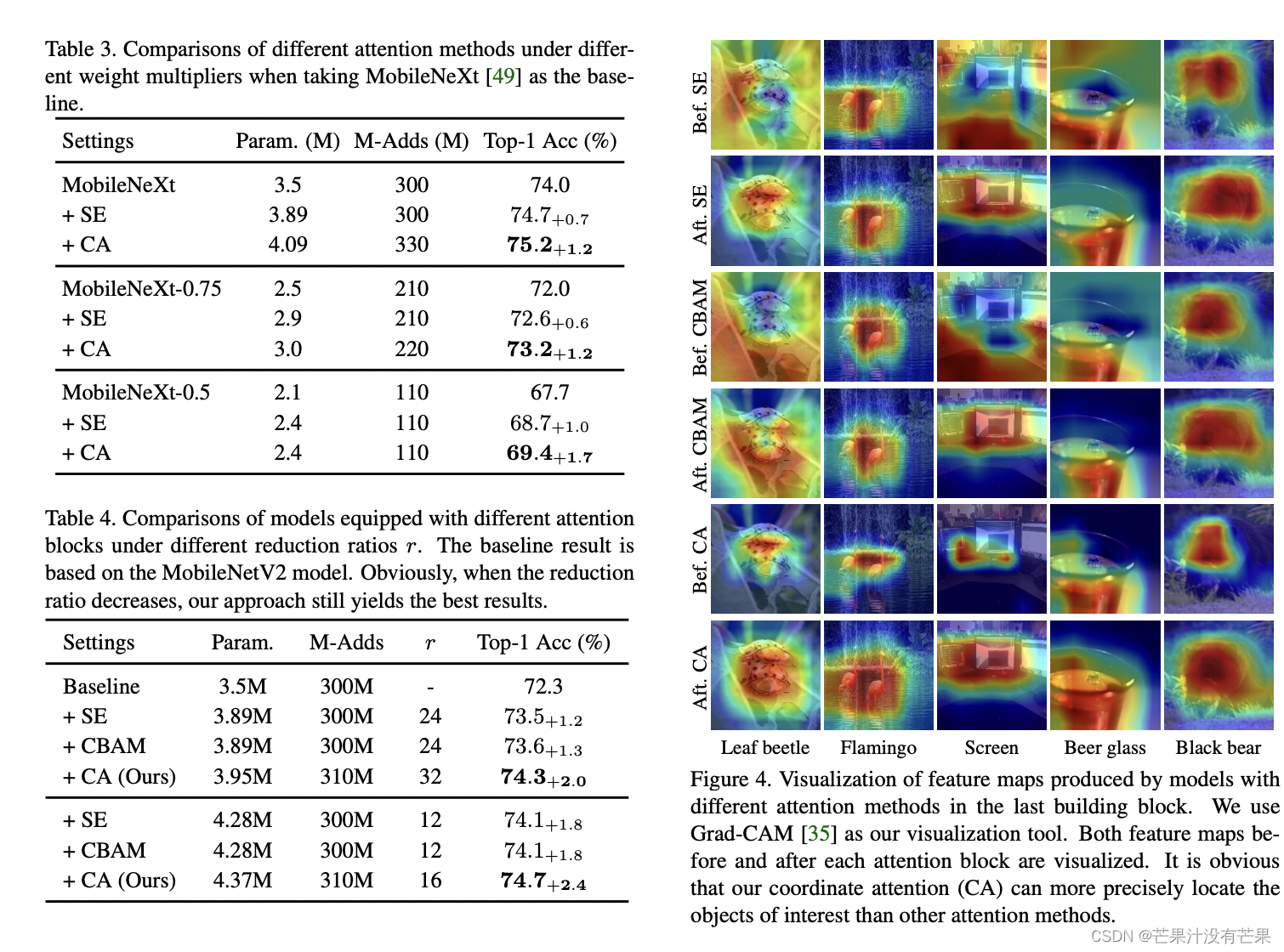

YOLOv7改进注意力机制系列，最新结合即插即用CA(Coordinate attention) 注意力机制(适用于YOLOv5)，CVPR 2021 顶会助力分类检测涨点！，YOLOv7融合最新CA注意力机制，CVPR 2021顶会技术助力分类检测性能飙升第5张

YOLOv7改进注意力机制系列，最新结合即插即用CA(Coordinate attention) 注意力机制(适用于YOLOv5)，CVPR 2021 顶会助力分类检测涨点！，YOLOv7融合最新CA注意力机制，CVPR 2021顶会技术助力分类检测性能飙升第6张

在上图中，作者还将使用不同注意力方法的模型生成的特征图进行了可视化。显然，CA注意力比SE和CBAM更有助于目标的定位。

二、结合YOLOv7 改进代码

2.1 网络配置

1.增加YOLOv7_CA.yaml文件

# YOLOv7 🚀, GPL-3.0 license
# parameters
nc: 80  # number of classes
depth_multiple: 1.0  # model depth multiple
width_multiple: 1.0  # layer channel iscyy multiple
# anchors
anchors:
  - [12,16, 19,36, 40,28]  # P3/8
  - [36,75, 76,55, 72,146]  # P4/16
  - [142,110, 192,243, 459,401]  # P5/32
# yolov7 backbone
backbone:
  # [from, number, module, args]
  [[-1, 1, Conv, [32, 3, 1]],  # 0
   [-1, 1, Conv, [64, 3, 2]],  # 1-P1/2
   [-1, 1, Conv, [64, 3, 1]],
   [-1, 1, Conv, [128, 3, 2]],  # 3-P2/4
   [-1, 1, C3, [128]],
   [-1, 1, Conv, [256, 3, 2]],
   [-1, 1, MP, []],
   [-1, 1, Conv, [128, 1, 1]],
   [-3, 1, Conv, [128, 1, 1]],
   [-1, 1, Conv, [128, 3, 2]],
   [[-1, -3], 1, Concat, [1]],  # 16-P3/8
   [-1, 1, Conv, [128, 1, 1]],
   [-2, 1, Conv, [128, 1, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [[-1, -3, -5, -6], 1, Concat, [1]],
   [-1, 1, Conv, [512, 1, 1]],
   [-1, 1, MP, []],
   [-1, 1, Conv, [256, 1, 1]],
   [-3, 1, Conv, [256, 1, 1]],
   [-1, 1, Conv, [256, 3, 2]],
   [[-1, -3], 1, Concat, [1]],
   [-1, 1, Conv, [256, 1, 1]],
   [-2, 1, Conv, [256, 1, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [[-1, -3, -5, -6], 1, Concat, [1]],
   [-1, 1, Conv, [1024, 1, 1]],
   [-1, 1, MP, []],
   [-1, 1, Conv, [512, 1, 1]],
   [-3, 1, Conv, [512, 1, 1]],
   [-1, 1, Conv, [512, 3, 2]],
   [[-1, -3], 1, Concat, [1]],
   [-1, 1, C3, [1024]],
   [-1, 1, Conv, [256, 3, 1]],
  ]
# yolov7 head by iscyy
head:
  [[-1, 1, SPPCSPC, [512]],
   [-1, 1, Conv, [256, 1, 1]],
   [-1, 1, nn.Upsample, [None, 2, 'nearest']],
   [31, 1, Conv, [256, 1, 1]],
   [[-1, -2], 1, Concat, [1]],
   [-1, 1, C3, [128]],
   [-1, 1, Conv, [128, 1, 1]],
   [-1, 1, nn.Upsample, [None, 2, 'nearest']],
   [18, 1, Conv, [128, 1, 1]],
   [[-1, -2], 1, Concat, [1]],
   [-1, 1, C3, [128]],
   [-1, 1, MP, []],
   [-1, 1, Conv, [128, 1, 1]],
   [-3, 1, CA, [128]],
   [-1, 1, Conv, [128, 3, 2]],
   [[-1, -3, 44], 1, Concat, [1]],
   [-1, 1, C3, [256]],
   [-1, 1, MP, []],
   [-1, 1, Conv, [256, 1, 1]],
   [-3, 1, Conv, [256, 1, 1]],
   [-1, 1, Conv, [256, 3, 2]],
   [[-1, -3, 39], 1, Concat, [1]],
   [-1, 3, C3, [512]],
# 检测头 -----------------------------
   [49, 1, RepConv, [256, 3, 1]],
   [55, 1, RepConv, [512, 3, 1]],
   [61, 1, RepConv, [1024, 3, 1]],
   [[62,63,64], 1, IDetect, [nc, anchors]],   # Detect(P3, P4, P5)
  ]

2.2 核心代码

1.在common中新增以下代码

class h_sigmoid(nn.Module):
    def __init__(self, inplace=True):
        super(h_sigmoid, self).__init__()
        self.relu = nn.ReLU6(inplace=inplace)
    def forward(self, x):
        return self.relu(x + 3) / 6
class h_swish(nn.Module):
    def __init__(self, inplace=True):
        super(h_swish, self).__init__()
        self.sigmoid = h_sigmoid(inplace=inplace)
    def forward(self, x):
        return x * self.sigmoid(x)
class CA(nn.Module):
    # Coordinate Attention for Efficient Mobile Network Design
    '''
        Recent studies on mobile network design have demonstrated the remarkable effectiveness of channel attention (e.g., the Squeeze-and-Excitation attention) for lifting
    model performance, but they generally neglect the positional information, which is important for generating spatially selective attention maps. In this paper, we propose a
    novel attention mechanism for mobile iscyy networks by embedding positional information into channel attention, which
    we call “coordinate attention”. Unlike channel attention
    that transforms a feature tensor to a single feature vector iscyy via 2D global pooling, the coordinate attention factorizes channel attention into two 1D feature encoding
    processes that aggregate features along the two spatial directions, respectively
    '''
    def __init__(self, inp, oup, reduction=32):
        super(CA, self).__init__()
        mip = max(8, inp // reduction)
        self.conv1 = nn.Conv2d(inp, mip, kernel_size=1, stride=1, padding=0)
        self.bn1 = nn.BatchNorm2d(mip)
        self.act = h_swish()

        self.conv_h = nn.Conv2d(mip, oup, kernel_size=1, stride=1, padding=0)
        self.conv_w = nn.Conv2d(mip, oup, kernel_size=1, stride=1, padding=0)

    def forward(self, x):
        identity = x

        n,c,h,w = x.size()
        pool_h = nn.AdaptiveAvgPool2d((h, 1))
        pool_w = nn.AdaptiveAvgPool2d((1, w))
        x_h = pool_h(x)
        x_w = pool_w(x).permute(0, 1, 3, 2)
        y = torch.cat([x_h, x_w], dim=2)
        y = self.conv1(y)
        y = self.bn1(y)
        y = self.act(y)

        x_h, x_w = torch.split(y, [h, w], dim=2)
        x_w = x_w.permute(0, 1, 3, 2)
        a_h = self.conv_h(x_h).sigmoid()
        a_w = self.conv_w(x_w).sigmoid()
        out = identity * a_w * a_h
        return out

然后在在yolo.py中配置

找到./models/yolo.py文件下里的parse_model函数，将类名加入进去

for i, (f, n, m, args) in enumerate(d['backbone'] + d['head']):内部

对应位置下方只需要增加代码

参考代码

        elif m in [CA]:
            c1, c2 = ch[f], args[0]
            if c2 != no:  # if not outputss
                c2 = make_divisible(c2 * gw, 8)
            args = [c1, c2, *args[1:]]

2.3 运行

python train.py --cfg yolov7_CA.yaml

三、结合YOLOv5 改进代码

3.1 网络配置

1.增加YOLOv5_CA.yaml文件

# YOLOv5 🚀, GPL-3.0 license
# Parameters
nc: 80  # number of classes
depth_multiple: 0.33  # model depth iscyy multiple
width_multiple: 0.50  # layer channel iscyy multiple
anchors:
  - [10,13, 16,30, 33,23]  # P3/8
  - [30,61, 62,45, 59,119]  # P4/16
  - [116,90, 156,198, 373,326]  # P5/32
# YOLOv5 v6.0 backbone
backbone:
  # [from, number, module, args]
  [[-1, 1, Conv, [64, 6, 2, 2]],  # 0-P1/2
   [-1, 1, Conv, [128, 3, 2]],  # 1-P2/4
   [-1, 3, C3, [128]],
   [-1, 1, Conv, [256, 3, 2]],  # 3-P3/8
   [-1, 6, C3, [256]],
   [-1, 1, Conv, [512, 3, 2]],  # 5-P4/16
   [-1, 9, C3, [512]],
   [-1, 1, Conv, [1024, 3, 2]],  # 7-P5/32
   [-1, 3, C3, [1024]],
   [-1, 1, SPPF, [1024, 5]],  # 9
  ]
# YOLOv5 v6.0 head
head:
  [[-1, 1, Conv, [512, 1, 1]],
   [-1, 1, nn.Upsample, [None, 2, 'nearest']],
   [[-1, 6], 1, Concat, [1]],  # cat backbone P4
   [-1, 3, C3, [512, False]],  # 13
   [-1, 1, Conv, [256, 1, 1]],
   [-1, 1, nn.Upsample, [None, 2, 'nearest']],
   [[-1, 4], 1, Concat, [1]],  # cat backbone P3
   [-1, 3, C3, [256, False]],  # 17 (P3/8-small)
   [-1, 1, Conv, [256, 3, 2]],
   [[-1, 14], 1, Concat, [1]],  # cat head P4
   [-1, 3, C3, [512, False]],  # 20 (P4/16-medium)
   [-1, 1, Conv, [512, 3, 2]],
   [[-1, 10], 1, Concat, [1]],  # cat head P5
   [-1, 3, C3, [1024, False]],  # 23 (P5/32-large)
   [-1, 1, CA, [1024]],
   [[17, 20, 24], 1, Detect, [nc, anchors]],  # Detect(P3, P4, P5)
  ]

3.2 核心代码
