摘要:本文将介绍如何将51单片机与ESP8266WiFi模块连接,实现与云服务器的通信。通过简单的硬件连接和软件编程,51单片机可以与ESP8266模块进行数据传输,利用ESP8266模块的WiFi功能连接到互联网,并与云服务器进行数据交互。这种连接方式将为物联网应用提供便捷、高效的解决方案。

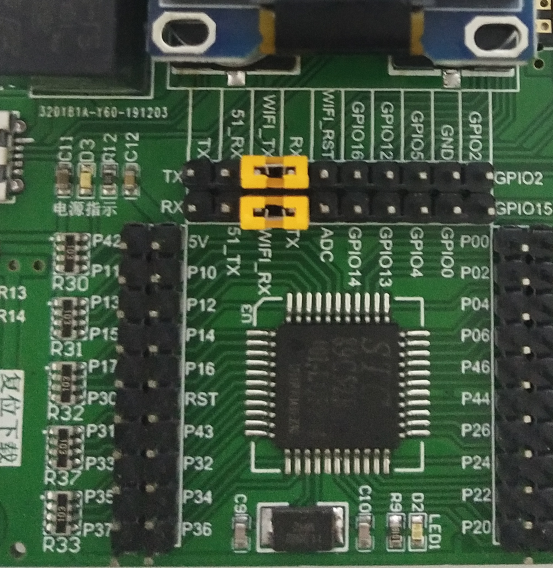

关于接线方面,已经正确接好了RXD、TXD和GND线,模块的其他引脚均为高电平,由于电源VCC是大约33V(两节15V干电池串联),考虑到没有稳压模块,原本使用了5V的直流源,但目前的测试结果尚未提及。
ESP8266 WiFi模块可以通过串口与51单片机连接,实现远程控制和数据通信,在电源方面,虽然使用了33V电源,但可以在TXD和RXD之间加上拉电阻到电源端,同时在5V单片机端将TXD与RXD设置为高阻态。
ESP8266也可以通过SPI接口与单片机连接,例如SPI高速透传模块,这种连接方式可以实现高速数据传输,速度超过兆字节每秒。
在通信方面,如果ESP8266是AT指令版,通过51单片机的串口连接ESP8266的串口,发送AT指令设置路由器和密码后,ESP8266即可连接路由器,ESP8266会获得一个IP地址,单片机可以获取并显示这个IP地址。
对于手机与单片机的通信,可以使用TCP连接,单片机用ESP8266作为服务器,手机作为客户端,通过AT指令设置ESP8266为AP模式,并设置相应的wifi信号,手机通过APP发送控制指令,单片机接收并执行相应的操作。
关于供电问题,如果ESP8266在供电不足的情况下,可能会出现反复重启的现象,如果双向同时通讯(服务器端发送数据给客户端的同时,客户端也发送给服务器),可能会出现客户端强制重启的现象,但服务器端却正常,ESP8266的发热问题也比较严重。
在调试过程中,应首先检查指令格式是否正确,确认IP地址无误,如果使用了不同电源供电,需要注意电平转换问题,还可以参考官方手册,了解默认波特率等设置。
连接与通信过程并不复杂,主要需要注意电源、接线和指令设置等方面,遇到问题可以参考官方文档或相关教程进行排查和解决。
